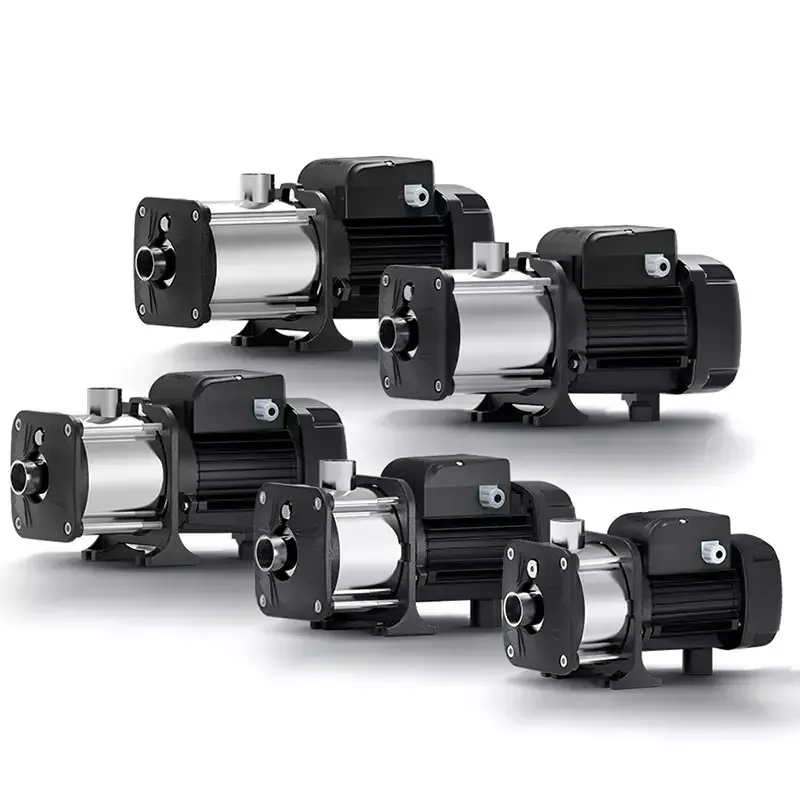

Mehrstufige Druckpumpe

Mit einer maximalen Durchflussrate von 7 m³/h ist die mehrstufige Druckpumpe in der Lage, ein breites Spektrum an Flüssigkeiten zu fördern, darunter Trinkwasser, Wasser aus Brunnen oder Bohrlöchern und sogar heißes Wasser mit bis zu 105 °C. Dies macht es zu einer hervorragenden Wahl für den Einsatz in vielen Branchen, von der Landwirtschaft und dem Bergbau bis hin zur Lebensmittel- und Getränkeproduktion.

Eines der Hauptmerkmale der CHM-4-Pumpe ist ihr kompaktes und leichtes Design. Dies erleichtert die Installation und den Betrieb auch bei beengten Platzverhältnissen. Die Pumpe ist außerdem auf geringe Geräusche und Vibrationen ausgelegt, was einen leisen und effizienten Betrieb gewährleistet.

Ein weiteres wichtiges Merkmal der mehrstufigen Edelstahl-Kreiselpumpe CHM-4 ist ihre Energieeffizienz. Das Design der Pumpe stellt sicher, dass sie weniger Strom verbraucht als andere Pumpen mit ähnlicher Leistung, sodass Sie langfristig Geld bei den Energiekosten sparen.

Die mehrstufige Druckpumpe ist außerdem äußerst vielseitig und bietet zahlreiche Anpassungsmöglichkeiten, um Ihren spezifischen Pumpanforderungen gerecht zu werden. Sie können aus einer Vielzahl von Motoroptionen, Einlass- und Auslassgrößen sowie Laufrädern wählen, um sicherzustellen, dass die Pumpe perfekt für Ihre Anwendung geeignet ist.

Die horizontale mehrstufige Kreiselpumpe aus Edelstahl der CHM-Serie ist derzeit ein relativ ausgereiftes Produkt auf dem Markt, das sich durch kompakte Struktur und stabilen Betrieb, geringes Betriebsgeräusch und einen Wirkungsgrad von bis zu 44-70 % auszeichnet. Alle wasserführenden Komponenten bestehen aus Edelstahl AISI304. Er wird häufig verwendet

1. Klimaanlage, Kühlsystem und HVAC-System

2. Wasseraufbereitung: Wasserreinigung und Wasserfilterung

3. Wasserversorgungssystem: Pipeline-Lieferung und Bauerhöhung

4. Fischereiindustrie und Landwirtschaft: Aquakultur, landwirtschaftliche Bewässerung und Tropfbewässerung

Produktdetails

Leistungsdaten

Modell	Leistung kW	Maximaler Durchfluss m³/h	Max Kopf m	Bewerteter Punkt (Flow@Head)	Laufrad Menge
CHM4-2	0.37	6.8	19.5	4m³/h@15m	2
CHM4-3	0.55	6.8	29.5	4m³/h@23m	3
CHM4-4	0.75	6.9	40	4m³/h@31m	4
CHM4-5	0.75	6.9	50	4m³/h@39m	5
CHM4-6	1	7.0	60	4 m³/h bei 46 m	6
CHM4-7	1.1	7.0	70	4m³/h@53m	7

Arbeitszustand

1. Flüssigkeitstemperatur: -15 bis 105 °C

2. Maximale Umgebungstemperatur: +45 °C

3. Maximaler Druck: 10 Bar

4. Mittlere physikalische Eigenschaften:

● Sauberes Wasser oder eine ähnliche Wasserflüssigkeit (ohne Ballaststoffe, suspendiert Feststoffe ≤ 3 % und Durchmesser ≤ 2 mm)

● Frostschutzmittel (Hauptbestandteil: Glykol)

● Leicht ätzende Flüssigkeit (PH 5-9)

● Dichtungsgummi in der Pumpe besteht aus EPDM (kann nicht zur Förderung von MINERALÖL verwendet werden)

5. Wenn die Höhe höher als 1000 Meter ist und die Viskosität des Mediums größer als die von sauberem Wasser ist, muss der Spielraum der Wasserpumpe erhöht werden, um eine Überhitzung des Motors zu vermeiden.

NEIN.	Komponente	Material		NEIN.	Komponente	Material
01	Schrauben	SUS201		20	Schrauben	SUS201
02	Ablassschraube	AISI304		21	Halterung	HT200
03	O-Ring	EPDM		22	Rotor	Schweißwelle mit AISI304
04	Pumpenkörperabdeckung	HT200		23	Lager
05	Pumpenkörper	AISI304		24	Spulenkorken	NBR
06	Hutmutter	AISI304		25	Motor
07	Endphase-Standorthülle	AISI304		26	Klemmenbrett	PBT
08	Einlassdiffusor	AISI304		27	Klemmenkasten	PP
09	Laufrad	AISI304		28	Schrauben
10	Schafthülse aus Wolframstahl	Wolframstahl		29	Kondensator
11	Stützdiffusor	AISI304		30	Schrauben
12	Schafthülse	AISI304		31	Kabeldurchführung	PP
13	Schafthülse	AISI304		32	Untere Unterstützung
14	Diffusor	AISI304		33	Federscheibe
15	Oulet-Diffusor	AISI304		34	Rückseite	HT200
16	Mechanische Dichtung	Graphit +SIC		35	Lüfter	ABS
17	O-Ring	EPDM		36	Lüfterabdeckung	PP
18	Futterscheibe	AISI304		37	Schrauben
19	Fallschutz	NBR
