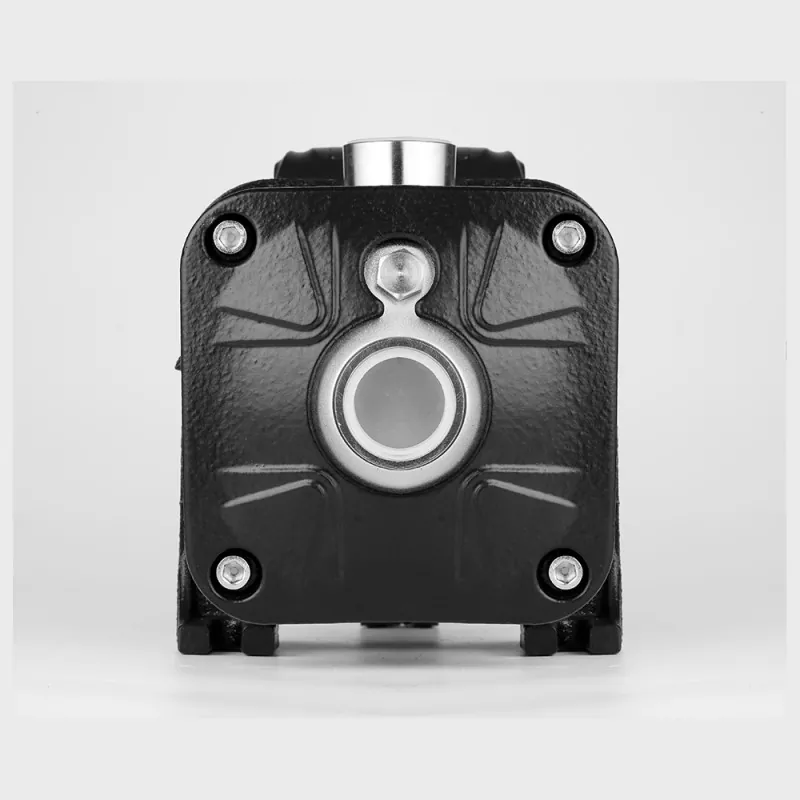

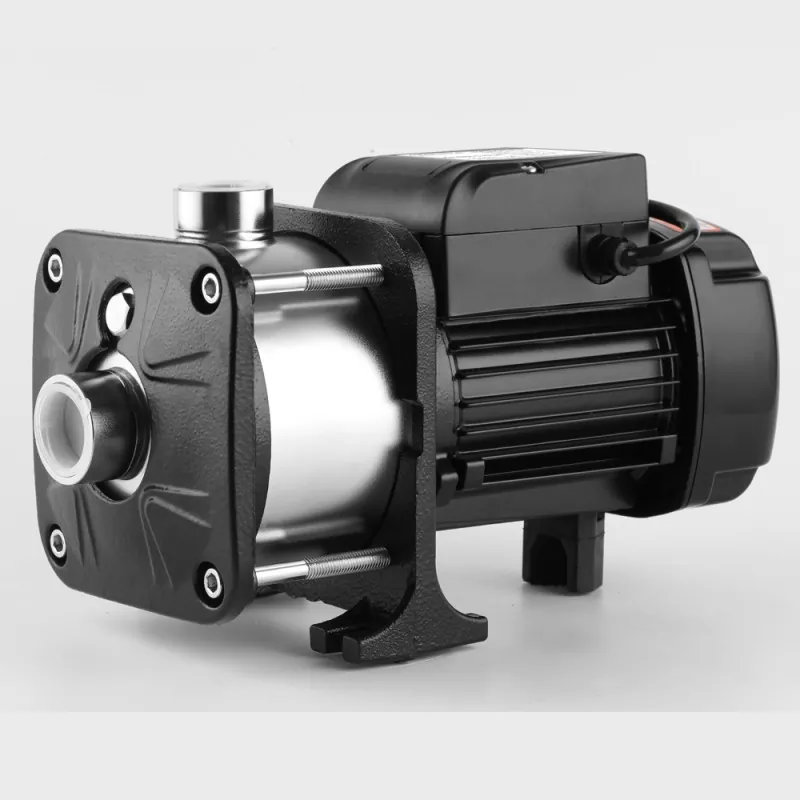

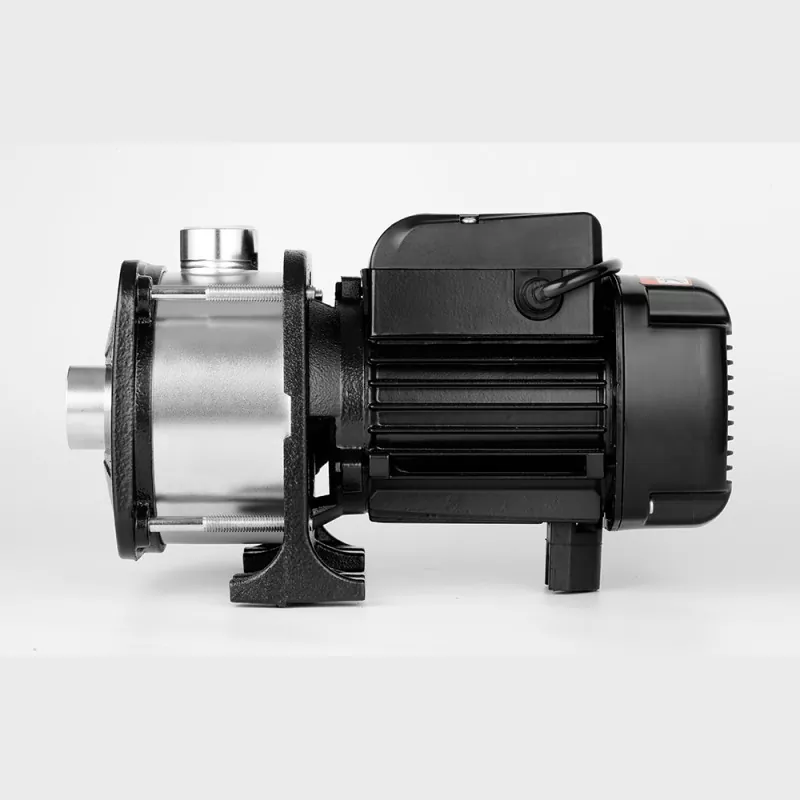

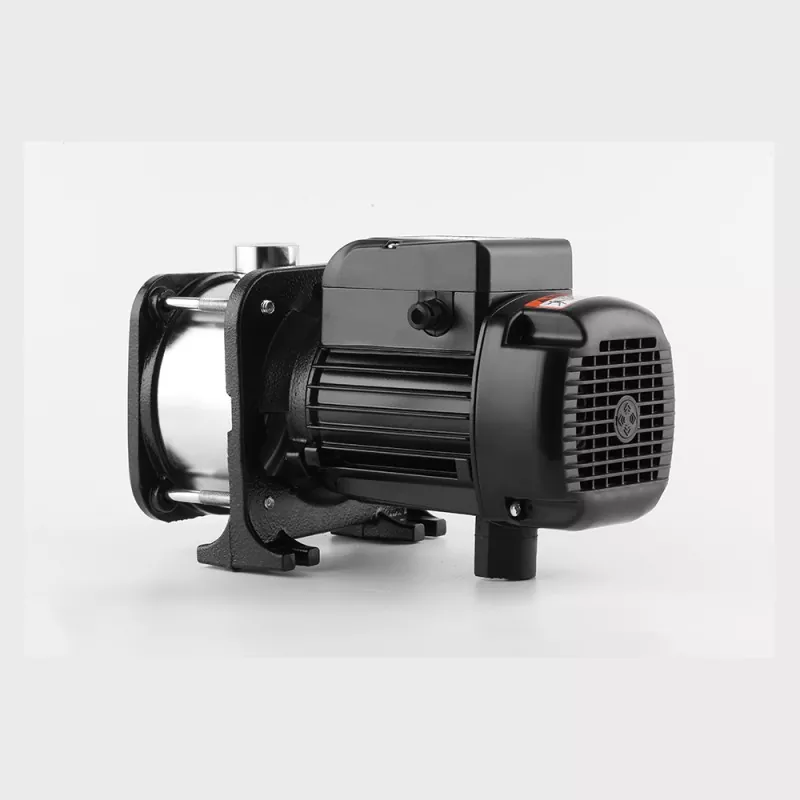

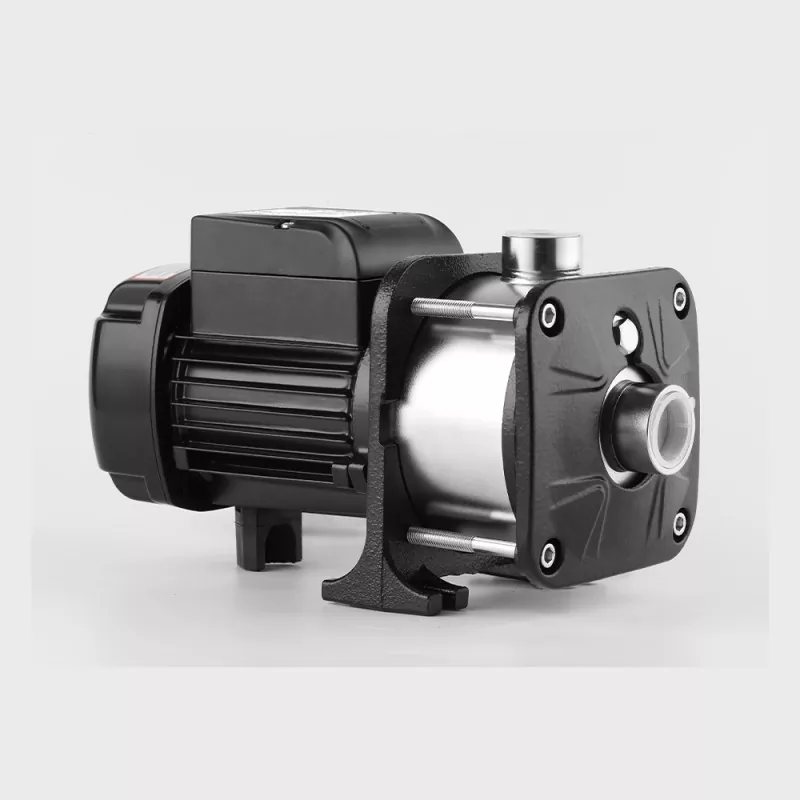

Diese Pumpe ist aus hochwertigen Edelstahlmaterialien gefertigt und gewährleistet eine langlebige und rostfreie Leistung. Mit ihrem kompakten Design passt die CHM-2-Pumpe in enge Räume und liefert dennoch eine beeindruckende Fördermenge von bis zu 3 m³/h.
Eines der beeindruckendsten Merkmale dieser Pumpe ist ihr mehrstufiger Aufbau. Mit vier Laufrädern kann der CHM-2 hohen Druck erzeugen und eignet sich daher perfekt für Anwendungen, die eine hohe Förderhöhe und Hochdruckpumpen erfordern.
Merkmale der mehrstufigen Kreiselpumpe mit hoher Förderhöhe:
- Hergestellt aus hochwertigen Edelstahlmaterialien
- Kompakte Bauweise mit einer Durchflussmenge von bis zu 3 m³/h
- Mehrstufiges Design mit vier Laufrädern für hohen Druck und Hubhöhe von bis zu 50 Metern
- Einfache Installation und Bedienung bei geringem Geräuschpegel und langer Lebensdauer
- Perfekt für Haushalt, Bewässerung und kleine gewerbliche Anwendungen
1. Klimaanlage, Kühlsystem und HVAC-System
2. Wasseraufbereitung: Wasserreinigung und Wasserfilterung
3. Wasserversorgungssystem: Pipeline-Lieferung und Bauerhöhung
4. Fischereiindustrie und Landwirtschaft: Aquakultur, landwirtschaftliche Bewässerung und Tropfbewässerung

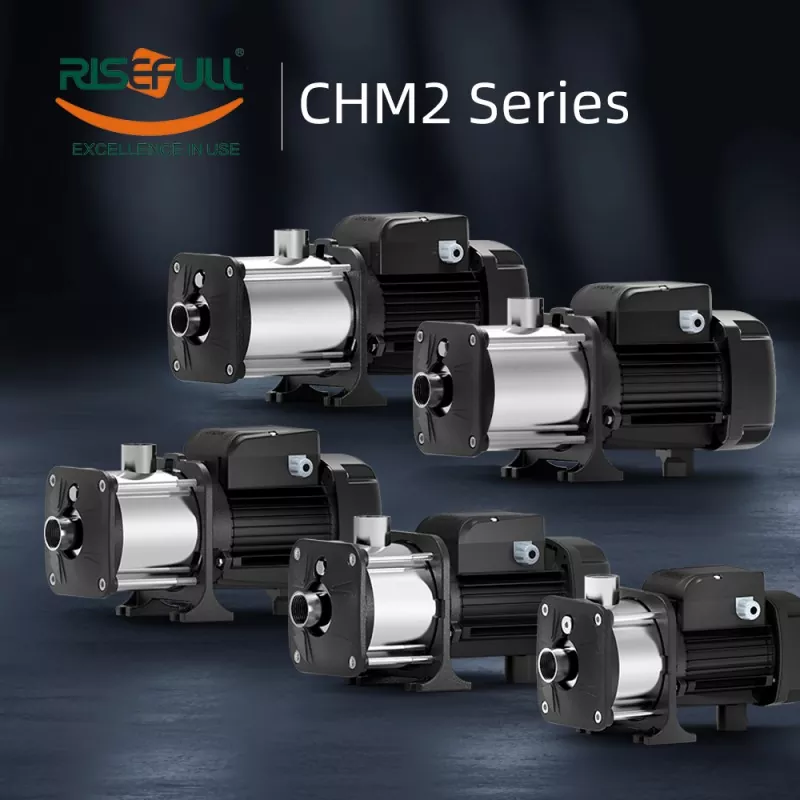

Modell |
Leistung kW |
Maximaler Durchfluss m³/h |
Max Kopf m |
Bewerteter Punkt (Flow@Head) |
Laufrad Menge |
CHM2-2 |
0.33 |
4.4 |
19.5 |
2m³/h@18m |
2 |
CHM2-3 |
0.37 |
4.5 |
29.5 |
2m³/h@24m |
3 |
CHM2-4 |
0.55 |
4.5 |
40 |
2m³/h@32m |
4 |
CHM2-5 |
0.65 |
4.6 |
50 |
2m³/h@40m |
5 |
CHM2-6 |
0.75 |
4.6 |
60 |
2m³/h@47m |
6 |
CHM2-7 |
0.9 |
4.6 |
70 |
2m³/h@57m |
7 |
1. Flüssigkeitstemperatur: -15 bis 105 °C
2. Maximale Umgebungstemperatur: +45 °C
3. Maximaler Druck: 10 Bar
4. Mittlere physikalische Eigenschaften:
● Sauberes Wasser oder eine ähnliche Wasserflüssigkeit (ohne Ballaststoffe, suspendiert Feststoffe ≤ 3 % und Durchmesser ≤ 2 mm)
● Frostschutzmittel (Hauptbestandteil: Glykol)
● Leicht ätzende Flüssigkeit (PH 5-9)
● Dichtungsgummi in der Pumpe besteht aus EPDM (kann nicht zur Förderung von MINERALÖL verwendet werden)
5. Wenn die Höhe höher als 1000 Meter ist und die Viskosität des Mediums größer als die von sauberem Wasser ist, muss der Spielraum der Wasserpumpe erhöht werden, um eine Überhitzung des Motors zu vermeiden.
NEIN. |
Komponente |
Material |
NEIN. |
Komponente |
Material |
|
01 |
Schrauben |
SUS201 |
20 |
Schrauben |
SUS201 |
|
02 |
Ablassschraube |
AISI304 |
21 |
Halterung |
HT200 |
|
03 |
O-Ring |
EPDM |
22 |
Rotor |
Schweißwelle mit AISI304 |
|
04 |
Pumpenkörperabdeckung |
HT200 |
23 |
Lager |
||
05 |
Pumpenkörper |
AISI304 |
24 |
Spulenkorken |
NBR |
|
06 |
Hutmutter |
AISI304 |
25 |
Motor |
||
07 |
Endphase-Standorthülle |
AISI304 |
26 |
Klemmenbrett |
PBT |
|
08 |
Einlassdiffusor |
AISI304 |
27 |
Klemmenkasten |
PP |
|
09 |
Laufrad |
AISI304 |
28 |
Schrauben |
||
10 |
Schafthülse aus Wolframstahl |
Wolframstahl |
29 |
Kondensator |
||
11 |
Stützdiffusor |
AISI304 |
30 |
Schrauben |
||
12 |
Schafthülse |
AISI304 |
31 |
Kabeldurchführung |
PP |
|
13 |
Schafthülse |
AISI304 |
32 |
Untere Unterstützung |
||
14 |
Diffusor |
AISI304 |
33 |
Federscheibe |
||
15 |
Oulet-Diffusor |
AISI304 |
34 |
Rückseite |
HT200 |
|
16 |
Mechanische Dichtung |
Graphit +SIC |
35 |
Lüfter |
ABS |
|
17 |
O-Ring |
EPDM |
36 |
Lüfterabdeckung |
PP |
|
18 |
Futterscheibe |
AISI304 |
37 |
Schrauben |
||
19 |
Fallschutz |
NBR |
