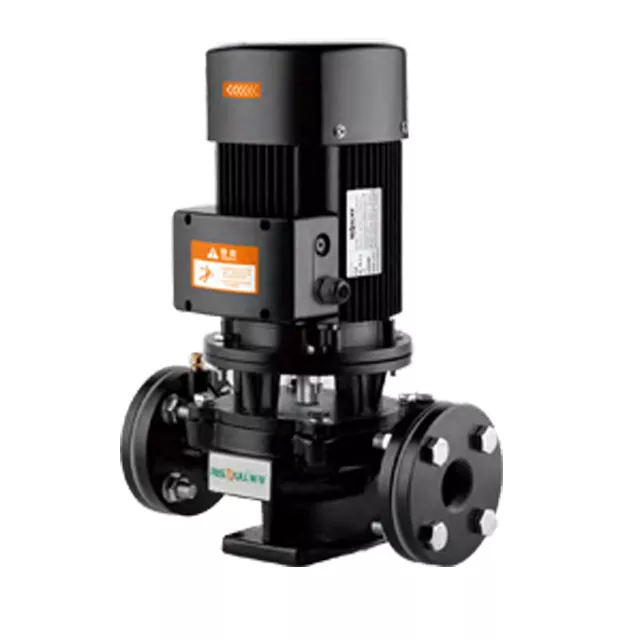

Industrielle Warmwasser-Umwälzpumpe

Model:50GD

RISEFULL® ist ein führender Hersteller, Lieferant und Exporteur von industriellen Warmwasser-Umwälzpumpen in China. Das Streben nach perfekter Produktqualität sorgt dafür, dass viele Kunden mit unserer industriellen Warmwasserpumpe zufrieden sind. Extremes Design, hochwertige Rohstoffe, hohe Leistung und wettbewerbsfähige Preise sind das, was jeder Kunde wünscht, und das können wir Ihnen auch bieten. Selbstverständlich gehört auch unser perfekter After-Sales-Service dazu. Wenn Sie an unseren Dienstleistungen für industrielle Warmwasserpumpen interessiert sind, können Sie sich jetzt an uns wenden. Wir werden Ihnen rechtzeitig antworten!

Anfrage absenden

Produktbeschreibung Leistungsdaten Einbaumaße

Die industrielle Warmwasser-Umwälzpumpe ist eine hocheffiziente und zuverlässige Lösung für die Umwälzung von Warmwasser in verschiedenen industriellen Anwendungen. Mit ihrem robusten Design, der erstklassigen Leistung und den benutzerfreundlichen Funktionen eignet sich diese Pumpe perfekt für eine Vielzahl von Warmwasserzirkulationsanwendungen.

Das Folgende ist eine Einführung in die GD-Serie. Dabei handelt es sich um eine Inline-Pumpe aus Gusseisen, die häufig in der zentralen Klimatisierung von Gebäuden, im Warmwasserzirkulationssystem von Gebäuden und Villen, in der Rohrzirkulation von Pflanzen und in der landwirtschaftlichen Bewässerung eingesetzt wird. Hoffnung um Ihnen zu helfen, die Industriewasserpumpe von Risefull besser zu verstehen. Begrüßen Sie neue und alte Kunden, um weiterhin mit uns zusammenzuarbeiten und gemeinsam eine bessere Zukunft zu schaffen

Produktdetails

Industrial Hot Water Circulation Pump

Arbeitszustand

● Saubere Flüssigkeit ohne suspendierte Feststoffe, nicht aggressiv

● Kontinuierlicher Service: S1

● Maximaler Druck: 10 Bar

● Flüssigkeitstemperatur: 3℃~9℃

● Umgebungstemperatur:<40℃

● Isolierung:F

● Schutzart: IP54

Modelldefinition

Explosionsansicht der Hauptkomponente

Industrial Hot Water Circulation Pump

Liste der Hauptkomponenten ●Standardkonfiguration 〇 Optionale Konfiguration
NEIN.	Komponente	Spezifikation/Konstruktionsmerkmale
1	PUMPENKÖRPER	Gusseisen HT200, elektrobeschichtet (Salzsprühbeständigkeitstest für mehr als 300 Stunden)
2	LAUFRAD	Gusseisen HT200, elektrobeschichtet (Salzsprühbeständigkeitstest für mehr als 300 Stunden)
3	Mechanische Dichtung	19BND-Typ (Furan-Imprägnierungsgraphit + SIC, Nutzungsdauer über 25.000 Stunden)
4	Halterung	Gusseisen HT200, Elektrotauchlackierung (Salzsprühbeständigkeitstest für mehr als 300 Stunden)
5	Kugellager	● C&U 〇 TPI (Taiwan)
6	Motorwelle	● Schweißwelle: Edelstahl 304 (Pumpenseite) + Kohlenstoffstahl (Motorseite)
7	Klemmenkasten	Aluminium ADC12
8	Klemmenbrett	Flammhemmendes PBT
9	Motorgehäuse	Aluminium ADC12
10	Lüfter	●Kunststoff PP 〇 Nylon PA6
11	Lüfterabdeckung	Zugfeste Stahlplatte
12	Steckerkabel	● 3-adriges Prüfkabel 〇 Kundenspezifischer Kabelstecker
13	Motor	●IE2-Motor ◯ Kundenspezifischer 60-Hz-Motor

Modell	Laufraddurchmesser	Nennkapazität	Bewerteter Kopf	Effizienz	U/min	Motorleistung	NPHS	Einlass/Auslass
Modell	Laufraddurchmesser	Q/m³/h	Hm)	(%)	(U/min)	(kW)	(M)	Einlass/Auslass
50GD16-11-1,1T	125	11.08.14.5	17.16.14	47/57/54	2900	1.1	2.3	50
50GD10-22,3-1,1T	100	15.6/22.3/29	10.11.8.4	65/67/68	2900	1.1	2.3	50
50GD20-12,5-1,5T	125	8,8/12,5/16,3	21.5/20/17.8	49/58/57	2900	1.5	2.3	50
50GD12,5-25-1,5T	100	17,5/25/32,5	13,7/12,5/10,5	67/69/69	2900	1.5	2.5	50
50GD28-11,7-2,2T	160	8.2/11.7/15.2	28.29.26	44/51/50	2900	2.2	2.3	50
50GD16-22,3-2,2T	125	15.6/22.3/29	17.16.13.6	58/66/65	2900	2.2	2.5	50
50GD32-12,5-3T	160	8,8/12,5/16,3	33.32.30	45/52/51	2900	3	2.3	50
50GD20-25-3T	125	17,5/25/32,5	21.5.20.18	60/68/67	2900	3	2.5	50
50GD24-21,6-3T	160	15/21.6/28	26/24/20.6	49/58/54	2900	3	2.5	50
50GD44-11,7-4T	200	8,3/11,7/15,3	45,8/44/42	37/45/45	2900	4	2.3	50
50GD32-25-4T	160	17,5/25/32,5	34,4/32/27,5	54/63/60	2900	4	2.5	50
50GD28-23,4-4T	160	16.4/23.4/30.4	30.28.24	54/62/59	2900	4	2.5	50
50GD50-12,5-5,5T	200	8,8/12,5/16,3	52/50/48	38/46/46	2900	5.5	2.3	50
50GD38-21,8-5,5T	200	15.2/21.8/28.3	40/38/34,5	45/55/55	2900	5.5	2.5	50
50GD70-11,6-7,5T	250	8,2/11,6/15,2	71,5/70/68	28.38.39	2900	7.5	2.3	50
50GD50-25-7,5T	200	17,5/25/32,5	52,7/50/45,5	49/58/59	2900	7.5	2.5	50
50GD44-23,5-7,5T	200	16,4/23,5/30,5	46,4/44/40	48/57/58	2900	7.5	2.5	50

Modell	Außenmaß (mm)						Packmaß			Gewicht (kg)
Modell	L	H	h	V	W	DN	Lang	Breit	Hoch	Gewicht (kg)
50GD16-11-1,1T	329	415	100	120	70	50	55	36	41.5	35.4
50GD10-22,3-1,1T	344	425	95	160	100	50				40.8
50GD20-12,5-1,5T	329	430	100	120	70	50				38.7
50GD12,5-25-1,5T	344	440	95	160	100	50				41.4
50GD28-11,7-2,2T	354	465	100	130	80	50				44.4
50GD16-22,3-2,2T	379	510	105	160	100	50				46.8
50GD32-12,5-3T	354	505	100	130	80	50	63	43	46	48
50GD20-25-3T	379	480	100	160	100	50				55.8
50GD24-21,6-3T	394	510	110	160	100	50				59.5
50GD44-11,7-4T	374	530	100	130	80	50				50
50GD32-25-4T	394	540	110	160	100	50				63.5
50GD28-23,4-4T	394	540	110	160	100	50				51.3
50GD50-12,5-5,5T	374	580	100	130	80	50	71	52	49	86.2
50GD38-21,8-5,5T	424	595	105	160	100	50				87
50GD70-11,6-7,5T	474	595	105	160	100	50				91.4
50GD50-25-7,5T	424	595	105	160	100	50				91.8
50GD44-23,5-7,5T	424	595	105	160	100	50				91.3
