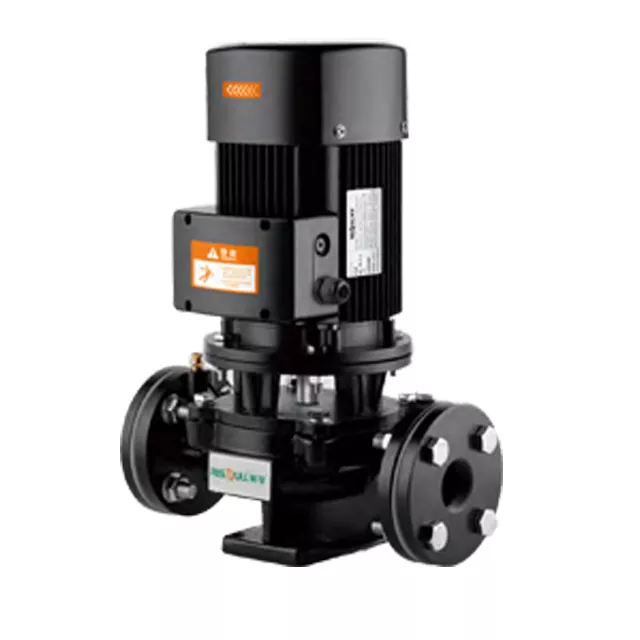

Hochleistungs-Industrie-Inline-Wasserpumpe

Model:80GD

Mit jahrelanger Erfahrung in der Produktion von Hochleistungs-Industrie-Inline-Wasserpumpen kann RISEFULL® eine breite Palette von Edelstahl-Wasserpumpen liefern. Ein qualitativ hochwertiges Produkt eignet sich für viele Anwendungen. Bei Bedarf nutzen Sie bitte unseren zeitnahen Online-Service zum Produkt. Zusätzlich zur Produktliste unten können Sie auch Ihre eigenen einzigartigen Edelstahl-Wasserpumpen entsprechend Ihren spezifischen Anforderungen anpassen.

Anfrage absenden

Produktbeschreibung Leistungsdaten Einbaumaße

Eines der Hauptmerkmale unserer robusten industriellen Inline-Wasserpumpe ist ihre beeindruckende Leistungsfähigkeit und kompakte Bauweise. Mit hohen Durchflussraten, starken Druckkapazitäten und zuverlässigem Betrieb ist diese Pumpe darauf ausgelegt, jederzeit eine konstante und leistungsstarke Leistung zu liefern. Darüber hinaus können Sie dank seines robusten Designs und der robusten Konstruktion sicher sein, dass es selbst den anspruchsvollsten Industrieumgebungen gewachsen ist.

Das Folgende ist eine Einführung in die GD-Serie. Dabei handelt es sich um eine Inline-Pumpe aus Gusseisen, die häufig in der zentralen Klimatisierung von Gebäuden, im Warmwasserzirkulationssystem von Gebäuden und Villen, in der Rohrzirkulation von Pflanzen und in der landwirtschaftlichen Bewässerung eingesetzt wird. Hoffnung um Ihnen zu helfen, die Industriewasserpumpe von Risefull besser zu verstehen. Begrüßen Sie neue und alte Kunden, um weiterhin mit uns zusammenzuarbeiten und gemeinsam eine bessere Zukunft zu schaffen.

Produktdetails

Heavy Duty Industrial In Line Water Pump

Arbeitszustand

● Saubere Flüssigkeit ohne suspendierte Feststoffe, nicht aggressiv

● Kontinuierlicher Service: S1

● Maximaler Druck: 10 Bar

● Flüssigkeitstemperatur: 3℃~9℃

● Umgebungstemperatur:<40℃

● Isolierung:F

● Schutzart: IP54

Modelldefinition

Heavy Duty Industrial In Line Water Pump

Explosionsansicht der Hauptkomponente

Heavy Duty Industrial In Line Water Pump

Liste der Hauptkomponenten ●Standardkonfiguration 〇 Optionale Konfiguration
NEIN.	Komponente	Spezifikation/Konstruktionsmerkmale
1	PUMPENKÖRPER	Gusseisen HT200, elektrobeschichtet (Salzsprühbeständigkeitstest für mehr als 300 Stunden)
2	LAUFRAD	Gusseisen HT200, elektrobeschichtet (Salzsprühbeständigkeitstest für mehr als 300 Stunden)
3	Mechanische Dichtung	19BND-Typ (Furan-Imprägnierungsgraphit + SIC, Nutzungsdauer über 25.000 Stunden)
4	Halterung	Gusseisen HT200, Elektrotauchlackierung (Salzsprühbeständigkeitstest für mehr als 300 Stunden)
5	Kugellager	● C&U 〇 TPI (Taiwan)
6	Motorwelle	● Schweißwelle: Edelstahl 304 (Pumpenseite) + Kohlenstoffstahl (Motorseite)
7	Klemmenkasten	Aluminium ADC12
8	Klemmenbrett	Flammhemmendes PBT
9	Motorgehäuse	Aluminium ADC12
10	Lüfter	●Kunststoff PP 〇 Nylon PA6
11	Lüfterabdeckung	Zugfeste Stahlplatte
12	Steckerkabel	● 3-adriges Prüfkabel 〇 Kundenspezifischer Kabelstecker
13	Motor	●IE2-Motor ◯ Kundenspezifischer 60-Hz-Motor

Modell	Laufraddurchmesser	Nennkapazität	Bewerteter Kopf	Effizienz	U/min	Motorleistung	NPHS	Einlass/Auslass
Modell	Laufraddurchmesser	Q/m³/h	Hm)	(%)	(U/min)	(kW)	(M)	Einlass/Auslass
80GD10-44,7-2,2T	100	31,3/44,7/58	10.11.8	66/72/69	2900	2.2	3	80
80GD12.5-50-3T	100	35/50/65	13,8/12,5/10	67/73/70	2900	3	3	80
80GD16-45-4T	125	31,3/45/58	17.5/16/13.6	66/71/69	2900	4	3	80
80GD10-89-4T	100	62,6/89/116	10.11.8.8	70/76/65	2900	4	4.5	80
80GD12,5-100-5,5T	100	70/100/130	13,6/12,5/11	66/74/75	2900	5.5	4.5	80
80GD20-50-5,5T	125	35/50/65	20.22.17	67/72,5/70	2900	5.5	3	80
80GD24-43,3-5,5T	160	30,3/43,3/56,3	24.26.21	60/69/67	2900	5.5	3	80
80GD32-50-7,5T	160	35/50/65	35/32/28	63/71/70	2900	7.5	3	80
80GD16-89-7,5T	125	62,6/89/116	16.19.11	65/72/64	2900	7.5	4.5	80
80GD38-43,5-7,5T	200	30,5/43,5/56,6	40,6/38/33,4	52/65/65	2900	7.5	3	80
80GD28-46,7-7,5T	160	32,7/46,7/61	30.6/28/24	62/70/69	2900	7.5	3	80
80GD20-100-11T	125	70/100/130	23.5.20.14	68/72/64	2900	11	4.5	80
80GD24-86,6-11T	160	60,6/86,6/112,5	27.24.18	65/72/64	2900	11	4.5	80
80GD28-93,5-11T	160	65,4/93,5/121,6	28.32.21	68/74/67	2900	11	4.5	80
80GD44-47-11T	200	32,8/47/61	47/44/40	55/66/67	2900	11	3	80
80GD32-100-15T	160	70/100/130	36,5/32/24	65/74/73	2900	15	4.5	80
80GD38-87-15T	200	61/87/113	41/38/32	61/71/69	2900	15	4.5	80
80GD50-50-15T	200	35/50/65	53,5/50/46	55/67/68	2900	15	3	80
80GD60-43,3-15T	250	30/43,3/56	62/60/54	50/58/58	2900	15	3	80

Modell	Außenmaß (mm)						Packmaß			Gewicht (kg)
Modell	L	H	h	V	W	DN	Lang	Breit	Hoch	Gewicht (kg)
80GD10-44,7-2,2T	436	495	130	160	100	80	63	43	46	55
80GD12.5-50-3T	436	535	130	160	100	80				63
80GD16-45-4T	431	600	125	160	100	80				67.75
80GD10-89-4T	496	575	140	180	120	80				79.8
80GD12,5-100-5,5T	496	615	140	180	120	80	71	52	49	92
80GD20-50-5,5T	431	600	125	160	100	80				88.4
80GD24-43,3-5,5T	433	595	130	160	100	80				88.15
80GD32-50-7,5T	431	595	130	160	100	80				93
80GD16-89-7,5T	476	615	150	180	120	80				92.8
80GD38-43,5-7,5T	466	615	125	160	100	80				93.5
80GD28-46,7-7,5T	433	595	130	160	100	80				92.1
80GD20-100-11T	478	715	150	180	120	80	83	63	67	167
80GD24-86,6-11T	538	730	150	180	120	80				167
80GD28-93,5-11T	538	730	150	180	120	80				167
80GD44-47-11T	468	715	125	160	100	80				167
80GD32-100-15T	538	730	150	180	120	80				177
80GD38-87-15T	513	710	135	180	120	80				177
80GD50-50-15T	468	715	125	160	100	80				177
80GD60-43,3-15T	518	705	125	180	120	80				177
